전기전자 분야

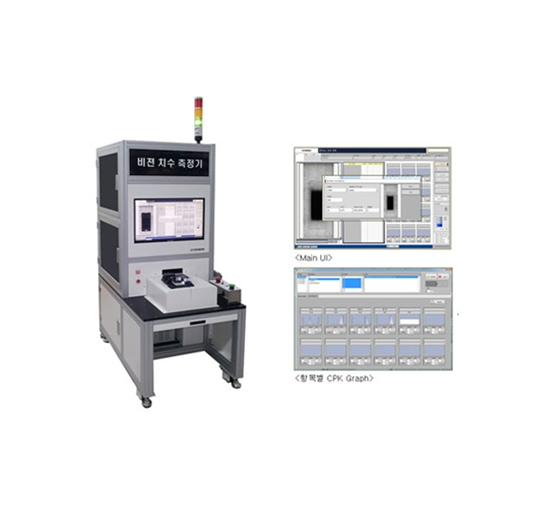

휴대폰 Glass 치수 검사장비
Smart Phone Glass dimensions Inspection System
본 장비는 휴대폰 강화유리의 전장, 전폭, 홀 크기, 홀 위치 등 각종 치수를 기존 3차원 측정기로 장시간 측정하거나 사람이 특정 부위만을 측정하던 것을 초고해상도 카메라와 특수 렌즈를 이용하여 신속하고 정확하게 측정할 수 있는 장비입니다.
Specification
- 검사 대상 : 휴대폰 터치스크린 강화유리
- 측정사이즈: 90mm X 180mm 이내
- 검사 항목 : 전장 / 전폭
홀 가로 세로 및 위치
인쇄 홀 가로 세로 및 위치
인쇄 내 측면 가로 세로 길이
- 반복정밀도 : ± 5μm이하(단, 제품 형태나 측정 부위에 따라 다소 떨어지는 경우 있음)
- 검사속도 : 5~6초 이내 /EA
(복렬 및 Unloading 장치 구성시 3초/EA 이내)
- 기 타 : CPK Graph Display, Excel Data 저장
- 측정사이즈: 90mm X 180mm 이내
- 검사 항목 : 전장 / 전폭
홀 가로 세로 및 위치
인쇄 홀 가로 세로 및 위치
인쇄 내 측면 가로 세로 길이
- 반복정밀도 : ± 5μm이하(단, 제품 형태나 측정 부위에 따라 다소 떨어지는 경우 있음)
- 검사속도 : 5~6초 이내 /EA
(복렬 및 Unloading 장치 구성시 3초/EA 이내)
- 기 타 : CPK Graph Display, Excel Data 저장
